●汎用スタンダード 可変容量真空コンデンサ
MIDI-Conシリーズは、標準的なサイズの汎用真空コンデンサーで、容量可変範囲（Cmax〜Cmin）は 100:1という幅広いレンジをカバーしています。
※大電流を取り扱う用途には水冷モデルもございます。
MIDI-Conシリーズは、取付用フランジが標準装備されており、
半導体、放送等の工業用に幅広い利用実績を持っています。
■用途
： 通信機器／放送機器／医療機器／半導体製造装置ほか
■外形寸法

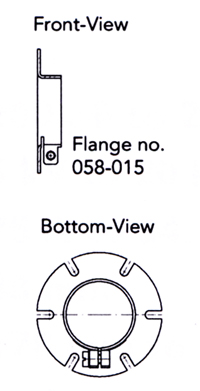

フランジ形状はこちら
■MIDI-Conシリーズカタログ（PDF：285kB）
■モデル表
| 型 番 |
Cmin
[pF] |
Cmax
[pF] |
電圧
Upt[kV] |
電流
[A](rms) |
冷却方式 |
旧番号 |
| CVMI-200AC/15-AAC-M |
10 |
200 |
15 |
75 |
空冷 |
CV1C-200EW |
| CVMI-200BC/15-AAC-M |
10 |
200 |
15 |
75 |
空冷 |
CV1C-200JW |
| CVMI-250AC/15-AAC-M |
10 |
250 |
15 |
79 |
空冷 |
CV1C-250E |
| CVMI-300CC/15-AAC-M |
10 |
300 |
15 |
79 |
空冷 |
CV1C-300EW |
| CVMI-300CC/15-AJL-M |
10 |
300 |
15 |
79 |
空冷 |
CV1C-300L |
| CVMI-300CC/15-BCC-L |
10 |
300 |
15 |
79 |
空冷 |
CV1C-300P |
| CVMI-300CC/15-BCC-M |
10 |
300 |
15 |
79 |
空冷 |
CV1C-300H |
| CVMI-300BC/15-AAC-M |
10 |
300 |
15 |
79 |
空冷 |
CV1C-300N |
| CVMI-300CC/15-BAC-M |
10 |
300 |
15 |
79 |
空冷 |
CV1C-300K |
| CVMI-300CC/15-NAC-M |
10 |
300 |
15 |
79 |
空冷 |
CV1C-300D |
| CVMI-300CC/15-ZJP-KM |
10 |
300 |
15 |
79 |
空冷 |
CV1C-300FW |
| CVMI-300AW/20-AJA-M |
15 |
300 |
20 |
82 |
水冷 |
CV1W-300M |
| CVMI-400AC/15-ABC-M |
12 |
400 |
15 |
79 |
空冷 |
CV1C-400EWB |
| CVMI-400AC/15-AAC-AM |
12 |
400 |
15 |
79 |
空冷 |
CV1C-400EWV |
| CVMI-400AC/15-AAC-M |
12 |
400 |
15 |
79 |
空冷 |
CV1C-400EW |
| CVMI-400AC/15-ZJP-KM |
12 |
400 |
15 |
79 |
空冷 |
CV1C-400FW |
| CVMI-500BC/15-ACCA-L |
12 |
500 |
15 |
79 |
空冷 |
CV1C-500WN |
| CVMI-500BC/15-BAC-L |
12 |
500 |
15 |
79 |
空冷 |
CV1C-500Y |
| CVMI-500AC/15-AAC-M |
12 |
500 |
15 |
79 |
空冷 |
CV1C-500EW |
| CVMI-500BC/15-ACC-L |
12 |
500 |
15 |
79 |
空冷 |
CV1C-500W |
| CVMI-500BC/15-BEC-L |
12 |
500 |
15 |
79 |
空冷 |
CV1C-500U |
| CVMI-500BC/15-BECA-CL |
12 |
500 |
15 |
79 |
空冷 |
CV1C-500UEN |
| CVMI-500BC/15-BECA-L1 |
12 |
500 |
15 |
79 |
空冷 |
CV1C-500VN |
| CVMI-500AC/15-ACC-M |
12 |
500 |
15 |
79 |
空冷 |
CV1C-500FW |
| CVMI-500BC/15-BECA-BL |
12 |
500 |
15 |
79 |
空冷 |
CV1C-500UIHN |
| CVMI-500BC/15-BECA-L |
12 |
500 |
15 |
79 |
空冷 |
CV1C-500UN |
| CVMI-500BC/15-BEC-BL |
12 |
500 |
15 |
79 |
空冷 |
CV1C-500UIH |
| CVMI-500BC/15-BED-L |
12 |
500 |
15 |
79 |
空冷 |
CV1C-500X |
| CVMI-500BC/15-BEF-L |
12 |
500 |
15 |
79 |
空冷 |
CV1C-500UA |
| CVMI-500BC/15-CSP-L |
12 |
500 |
15 |
79 |
空冷 |
CV1C-500WP |
| CVMI-500CC/15-AAC-M |
12 |
500 |
15 |
79 |
空冷 |
CV1C-500JW |
| CVMI-500CC/15-ABC-M |
12 |
500 |
15 |
79 |
空冷 |
CV1C-500JWB |
| CVMI-500CC/15-CTP-M |
12 |
500 |
15 |
79 |
空冷 |
CV1C-500GW |
| CVMI-500AW/15-AAC-M |
12 |
500 |
15 |
82 |
水冷 |
CV1W-500EW |
| CVMI-500BW/15-BECE-L |
12 |
500 |
15 |
84 |
水冷 |
CV1W-500U |
| CVMI-750AC/5-AAC-M |
10 |
750 |
5 |
79 |
空冷 |
CV05C-750EW |
| CVMI-750BC/5-AAC-M |
10 |
750 |
5 |
79 |
空冷 |
CV05C-750JW |
| CVMI-750BC/5-ABC-M |
10 |
750 |
5 |
79 |
空冷 |
CV05C-750JWB |
| CVMI-1000AC/5-AACA-L |
10 |
1000 |
5 |
79 |
空冷 |
CV05C-1000WN |
| CVMI-1000AC/5-BAC-L |
10 |
1000 |
5 |
79 |
空冷 |
CV05C-1000Y |
| CVMI-1000AC/5-AAC-L |
10 |
1000 |
5 |
79 |
空冷 |
CV05C-1000W |
| CVMI-1000AC/5-CSP-L |
10 |
1000 |
5 |
79 |
空冷 |
CV05C-1000WP |
| CVMI-1000BC/5-AAC-M |
10 |
1000 |
5 |
79 |
空冷 |
CV05C-1000EW |
| CVMI-1000BC/5-ANC-M |
10 |
1000 |
5 |
79 |
空冷 |
CV05C-1000U |
| CVMI-1000CC/5-AAC-M |
10 |
1000 |
5 |
79 |
空冷 |
CV05C-1000JW |
| CVMI-1000CC/5-ABC-M |
10 |
1000 |
5 |
79 |
空冷 |
CV05C-1000JWB |
| CVMI-1000BW/5-AAC-M |
10 |
1000 |
5 |
82 |
水冷 |
CV05W-1000EW |
| CVMI-1500AC/5-AAC-M |
10 |
1500 |
5 |
79 |
空冷 |
CV05C-1500EW |
| CVMI-1500AC/5-BCC-M |
10 |
1500 |
5 |
79 |
空冷 |
CV05C-1500L |
| CVMI-1500AC/5-EKCA-M |
10 |
1500 |
5 |
79 |
空冷 |
CV05C-1500LON |
| CVMI-1500AC/5-EKC-M |
10 |
1500 |
5 |
79 |
空冷 |
CV05C-1500LO |
| CVMI-1500AC/5-BGP-M |
10 |
1500 |
5 |
79 |
空冷 |
CV05C-1500FW |
| CVMI-1500BC/5-AAC-M |
10 |
1500 |
5 |
79 |
空冷 |
CV05C-1500JW |
| CVMI-1500BC/5-ABC-M |
10 |
1500 |
5 |
79 |
空冷 |
CV05C-1500JWB |
| CVMI-1500AW/5-AAC-M |
10 |
1500 |
5 |
81 |
水冷 |
CV05W-1500EW |
| CVMI-2000AC/5-AACA-L |
20 |
2000 |
5 |
77 |
空冷 |
CV05C-2000TN |
| CVMI-2000AC/5-AAC-L |
20 |
2000 |
5 |
77 |
空冷 |
CV05C-2000T |
| CVMI-2000AC/5-BEC-L |
20 |
2000 |
5 |
77 |
空冷 |
CV05C-2000S |
| CVMI-2000AC/5-BECA-CL |
20 |
2000 |
5 |
77 |
空冷 |
CV05C-2000SEN |
| CVMI-2000AC/5-BECA-L1 |
20 |
2000 |
5 |
77 |
空冷 |
CV05C-2000VN |
| CVMI-2000BC/5-AAC-M |
20 |
2000 |
5 |
77 |
空冷 |
CV05C-2000EW |
| CVMI-2000AC/5-BECA-BL |
20 |
2000 |
5 |
77 |
空冷 |
CV05C-2000SIHN |
| CVMI-2000AC/5-BECA-L |
20 |
2000 |
5 |
77 |
空冷 |
CV05C-2000SN |
| CVMI-2000AC/5-BEC-BL |
20 |
2000 |
5 |
77 |
空冷 |
CV05C-2000SIH |
| CVMI-2000AC/5-BEF-L |
20 |
2000 |
5 |
77 |
空冷 |
CV05C-2000SA |
| CVMI-2000BC/5-ANC-M |
20 |
2000 |
5 |
77 |
空冷 |
CV05C-2000N |
| CVMI-2000CC/5-AAC-M |
20 |
2000 |
5 |
77 |
空冷 |
CV05C-2000JW |
| CVMI-2000AW/5-BECE-L |
20 |
2000 |
5 |
84 |
水冷 |
CV05W-2000S |
