Behlke
(ベルケ社/ベールケ社:ドイツ)


●F:液冷クーリングシステム

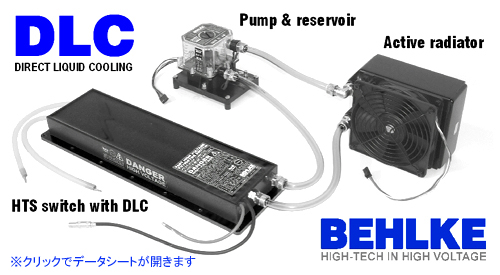

DLC - Direct Liquid Cooling with non-conductive coolants



■ダイレクト水冷システム
高スイッチング周波数および大電流のアプリケーションでご使用になるお客様のために、ベールケ社では様々な冷却オプションを取り揃えております。

    ●熱伝導増加オプション(ITC)
    ●セラミック放熱面(CCS)
    ●冷却フィン(CF)
    ●GND接地冷却フランジ(GCF)
    ●間接水冷システム(ILC)
    ●ダイレクト水冷システム(DLC)

このうち、ダイレクト水冷システム(DLC)は、全てのデバイスに対して最も効率的な冷却ソリューションを提供し、コンパクトなスイッチサイズで最大の性能を発揮します。また、適切な冷却システムの導入でシステムをコンパクトにすることで、浮遊容量やコロナ発生に伴うリスクが減少します。

■ラインナップ
各モデルの詳細については弊社営業担当までお問合せください。
.

モデル


概 要














<ポンプユニット>




PU-2

インテリジェント・ポンプユニット


<DLCクーリングボックス>




BOX-A

内部サイズ 64x64x25mm3, 外形状 94x94x41mm3

BOX-A1

内部サイズ 104x64x25mm3, 外形状 134x94x41mm3

BOX-A2

内部サイズ 144x64x25mm3, 外形状 174x94x41mm3

BOX-A3

内部サイズ 184x64x25mm3, 外形状 214x94x41mm3

BOX-A4

内部サイズ 224x64x25mm3, 外形状 254x94x41mm3

BOX-A5

内部サイズ 264x64x25mm3, 外形状 294x94x41mm3





---------------

BOX-B

内部サイズ 104x104x25mm3, 外形状 134x134x41mm3

BOX-B1

内部サイズ 144x104x25mm3, 外形状 174x134x41mm3

BOX-B2

内部サイズ 184x104x25mm3, 外形状 214x134x41mm3

BOX-B3

内部サイズ 224x104x25mm3, 外形状 254x134x41mm3

BOX-B4

内部サイズ 264x104x25mm3, 外形状 294x134x41mm3





---------------

BOX-C

内部サイズ 144x144x25mm3, 外形状 174x174x41mm3

BOX-C1

内部サイズ 184x144x25mm3, 外形状 214x174x41mm3

BOX-C2

内部サイズ 224x144x25mm3, 外形状 254x174x41mm3

BOX-C3

内部サイズ 264x144x25mm3, 外形状 294x174x41mm3





---------------

BOX-D

内部サイズ 184x184x25mm3, 外形状 214x214x41mm3

BOX-D1

内部サイズ 224x184x25mm3, 外形状 254x214x41mm3

BOX-D2

内部サイズ 264x184x25mm3, 外形状 294x214x41mm3





---------------

BOX-E

内部サイズ 224x224x25mm3, 外形状 254x254x41mm3

BOX-E1

内部サイズ 264x224x25mm3, 外形状 294x254x41mm3





---------------

BOX-F

内部サイズ 264x264x25mm3, 外形状 294x294x41mm3





---------------





(DLCクーリングボックス/オプション)

OPT. BOTT+05

Enforced bottom, box height +5 mm

OPT. BOTT+10

Enforced bottom, box height +10 mm

OPT. LID+05

Enforced lid, lid / box height +5 mm

OPT. LID+10

Enforced lid, lid / box height +10 mm

OPT. WALL-10

内部高さ-10mm オプション側壁

OPT. WALL-05

内部高さ-5mm オプション側壁

OPT. WALL+05

内部高さ+5mm オプション側壁

OPT. WALL+10

内部高さ+10mm オプション側壁

OPT. WALL+20

内部高さ+20mm オプション側壁

OPT. WALL+30

内部高さ+30mm オプション側壁

OPT. LID-BLACK

不透明黒色プラスチック天板

Opt. BOX-PVC

PVC製難燃ボックス (UL94 V0)

Opt. BOX-PEEK

PEEK材製ボックス (高圧力用)

Opt. BOX-ALU

Box made of black anodized aluminum





---------------





(DLCクーリングボックス/フィードスルー)

FT-SIL-80

単芯高電圧フィードスルー
80kVシリコン電線製 (シリコン油中使用不可)

FT-3-WIRE-240VAC

240 VACフィードスルー,コネクタ無し

FT-TYCO-12P

12極フィードスルー,TYCO-AMP MODUコネクタ付

FT-BNC-50

BNCフィードスルー(50Ω同軸-Pig Tail)

FT-LEMO-4P

4極フィードスルー, LEMOコネクタ付き







<アクティブラジエータ>




AR-500W

500Wまで使用可能, 155x120x60mm3

AR-800W

500Wまで使用可能, 155x120x87mm3

AR-2000W

500Wまで使用可能, 275x120x87mm3

AR-3000W

500Wまで使用可能, 395x120x87mm3

AR-4000W

500Wまで使用可能, 515x120x87mm3

AR-9000W

500Wまで使用可能, 411x370x87mm3







<クーラー>




LC-200W

200Wまで使用可能。90x60x42mm3
既存のヒートシンク/金属ハウジングへ取付けて使用。

LC-1500W

1500Wまで使用可能。250x144x50mm3
既存のヒートシンク/金属ハウジングへ取付けて使用。

<パッシブ放熱器>




PR1-1

高効率放熱ユニット/90°フィッティング付き, 420x50x50mm3

PR1-4

PR1-1を4式接続したユニット, 420x200x50mm3

<熱交換器>




HE-10

1次/2次系熱交換ユニット,10kWまで使用可, 224x89x55mm3

<温度センサ/表示ユニット>




TM-1

スナップインタイプ,LCDディスプレイ付き温度表示ユニット

TS-1

ESD保護付きインライン温度センサ,両端チューブ接続

TS-2

ESD保護付きインライン温度センサ,片端チューブ/片端G1/4"接続

TS-3

ESD保護付きインライン温度センサ,両端G1/4"接続

<流量センサ/インジケータ>




FI-1

流量インジケータ, 両端チューブ接続

FI-2

流量インジケータ(パーティクルフィルタ付), 両端にG1/4"アダプタ必要

FS-1

流量タービン, デジタコ信号出力端子/バックライト付, 両端チューブ接続

FS-2

流量タービン, デジタコ信号出力端子/ダイヤモンドベアリング, 両端G1/4"接続

<フィッティングキット>




FK-8x1.0

8x1.00 mm用金属製フィッティングキット
Oリング付G1/4"スレッド, フィッティングキャップ(内径10mm)

FK-8x1.5

8x1.50 mm用金属製フィッティングキット
Oリング付G1/4"スレッド, フィッティングキャップ(内径11mm)

<チューブ>




PVC 8x1.5

PVC製チューブ(5m)
高い柔軟性,実験室用途向き, フィッティングキャップd=11mm適合

PUR 8x1.0

ポリウレタン製チューブ(5m)
特殊用途用,高温用途向き, フィッティングキャップd=10mm適合

PE 8x1.0

ポリエチレン製チューブ(5m)
特殊用途用,高圧力用途向き, フィッティングキャップd=10mm適合

PTFE 8x1.0

PTFE製チューブ(5m)
特殊用途用,高温用途向き, フィッティングキャップd=10mm適合

<クーラント(冷媒)>




HT-135 5.0kg

ガルデンHT135(PEPE),高性能絶縁クーラント
難燃無毒/蒸発時コンタミフリー, 5.0kg缶入り

HT-135 1.7kg

ガルデンHT135(PEPE),高性能絶縁クーラント
難燃無毒/蒸発時コンタミフリー, 1.7kgボトル入り



--------------



仕様の詳細は(株)コムクラフト 営業部にお問い合わせください
